2017/02/18

【TIPS】外付けSSD

普段は Macbook Air (2012) で VMware Fusion を使っていますが、本体のストレージ容量が256GBしかないのでやりくりには苦労します。仮想マシンもインストール用ISOイメージもGB単位で容量を食うので、こまめに掃除しないとあっという間にあふれてしまいます。

そこで、前職の頃から外付けSSDを接続してこちらに仮想マシンを配置、使用しております。
こんな感じです。

外付けSSDドライブ。下の袋は函館に旅行したときに買ってたものを利用

Transcend の TS512GESD400K という 512GB の外付けSSDで、今だと 25,000円程度で入手できます。前職では会社に買ってもらって利用していたのですが退職時に会社支給の Macbook Air と共に返却、ただ使い勝手が良く気に入ってたので退職後、自分でも買い直した次第です。(なお、Macbook Air はたまたま知己が買い換えで余らせてたものを引き取ったのですが、奇しくも前職で使ってたのと同じ2012年ものとなりました。)

仮想マシンやISOイメージはこちらに格納して、Fusionを利用するときだけドライブを接続して使ってます。小さく軽いため鞄に入れてても気になりませんし、USB3.0のポートに繋いでいる限りは、内蔵SSDで仮想マシンを起動しているとの体感的な速度差は感じません。

唯一の注意点は、付属のUSB3.0ケーブルを使うこと、って事ですか。高速通信をがんがんかけるので、品質の良くないケーブルを使うとたちまち不安定になります。
付属品は太くて取り回しが少々不便なのですが、そのぶん安定しております。

検証ごとにリンククローンで仮想マシンを作ってるせいもあるのですが、この中に常時20ないしそれ以上の仮想マシンが入ってます。

Macbook Air の場合(というか最近の Mac のノート全般で) 本体のストレージ交換は酷く面倒な上、交換用のドライブも高価です。

若干はかさばりますが、リーズナブルな価格での増量ができる、外付けSSDは悪くない選択肢かと思われます。





Windows Server 2016 仮想化ベースのセキュリティ

Windows Server 2016 では様々なレイヤーでのセキュリティの強化が実装されていますが、その中の一つに「仮想化ベースのセキュリティ」と呼ばれる一連の機能があります。

機能名としては「Device Guard」や「Credential Guard」など呼ばれるものです。その詳細についてはマイクロソフトのこちらのページをご参照頂ければと思います。

ポイントとしては上記ページの以下の図が分かりやすいかと思います。

https://technet.microsoft.com/ja-jp/library/mt483740(v=vs.85).aspx より引用


これは Credential Guard の例ですが、ドメイン環境でのサインイン時に、ActiveDirectory から得られた認証情報(Credentials)は、通常ですと OS のメモリ空間のどこかに存在します。このため、カーネル内を含めメモリを読むことができる特権を得られれば、それをメモリから読み取り、奪い取ることができてしまいます。そのアカウントのパスワードを知らずとも、得られた認証情報をつかうことでそのユーザーとしてドメイン内のリソースへアクセスできてしまいます。

Credential Guard を有効にすると、Hyper-V による仮想化を利用して認証情報が切り離されます。 (厳密には異なりますが)ざっくりとしたイメージとしては本来の Windows Server を実行する仮想マシンと、認証情報だけを抱えた小さな仮想マシンの2つが Hyper-V にのっかっているという感じです。

仮想マシン同士のメモリ空間はハイパーバイザーによって分断されており、ある仮想マシンのメモリ空間の端から端までアクセスしても、他の仮想マシンのメモリ空間にはアクセスできません。これらは Intel-VT や SLAT といったハードウェアの機構により実現されており、ハイパーバイザー上のゲストOSやアプリケーションでは越えることができません。
つまり、別空間に切り離された認証情報を従来と同じ方法では盗めない、切り離された秘匿情報は正当なAPIを通じてのみアクセスが許可されます。

これが、Credential Guard です。また、仮想化ベースのセキュリティの一例となります。


要件は冒頭のページを見て頂ければと思いますが、ざっくりとは以下の感じです。
  • OS: Windows 10 Enterprise ないしは Windows Server 2016
  • CPU: 64bit CPU, Intel VT (AMD-V)および SLAT対応
  • TPM: 1.2 ないし 2.0 対応 (1.2の場合は Windows10 1511以降)
あと、セキュアブートも必要となってきます。

物理PC上での利用が前提(Windows 10 の場合仮想マシン上はサポート外)ですが、Windows Server 2016 と Windows 10 で可能となった、nested Hyper-V を使えば仮想マシン上でも試すことはできます。

そこで、実際に仮想マシンで Credential Guard を有効にしてみました。


● 事前準備

まず、Hyper-V 上で G2 仮想マシンを作成します。
従来型の G1仮想マシンは BIOSベースのファームウェアで、ブートドライブとしてIDEのエミュレーションが、デフォルトのNICもエミュレーションベースのものになります。物理PCとの互換性は高いのですが、性能的に制約がある次第です。

G2 仮想マシンは UEFIベースのファームウェアで稼働し、IDEやNICのエミュレーションをしません。高性能の代わりに Hyper-V に対応していないOSはインストールできません。もっとも、Windows ならば Vista 以降、Linux でも最近のものなら標準で Hyper-V 向けのデバイスドライバーを持っており後から統合サービス(IC)をインストールしなくても良くなってます。

あと、重要なポイントとして、G2仮想マシンは UEFI上でのセキュアブートを実現しているという点です。今回はセキュアブート環境を用意したいために、G2を選択しています。


Windows Server 2016 をインストールして、Windows Update の実行など一般的な処理をおこなっておきます。別に ServerCore でも構わないのですが、後での動作確認を楽にするためにデスクトップエクスペリエンスありを利用しております。

一旦シャットダウン後、Enable-NestedVM.pl を利用して仮想マシン上での Hyper-V の実行を許可します。方法がよく分からない場合は、こちらの動画を参照してください。

その後、仮想マシンを再び起動し、Hyper-V の役割を有効化します。
以前の Windows10 ではこのときに「分離ユーザーモード」 の機能も有効化する必要がありました。
が、Windows Server 2016 および最近の Windows10 では分離ユーザーモードの選択肢が存在しません。OSに標準組み込みになったので特に選択する必要眼漠なったようです。

Hyper-V の役割のインストールに伴い再起動が発生するので、一回再起動しておきます。

これで、Credential Guard を有効化するための準備は完了です。


● Credential Guard の構成

Credential Guardの設定はグループポリシーを通じて行います。今回はドメインに参加していない1台だけのため、mmc.exe を起動、スナップインの追加でグループポリシーの編集を追加、ローカルコンピューターポリシーを編集しますが、ドメイン環境下の場合、GPOを配布することでドメイン下のメンバーサーバなどにまとめて一気に設定をすることもできます。

ともあれ、設定するポリシーは以下になります。



「コンピューターの構成」->「管理テンプレート」->「システム」->「DeviceGuard」の下に、「仮想化ベースのセキュリティを有効にする」があります。これをダブルクリックしてます。



まずは上のラジオボタンを未構成から「有効」にします。

次に、「プラットフォームのセキュリティレベルを選択する」を今回は「セキュアブートと DMA保護」から、「セキュアブート」だけにします。前者のDMA保護は VT-d (ないしは IOMMU) で実現されていますが、Hyper-V上の仮想マシンではVT-d/IOMMUのエミュレーションは行われていないためです。

OKをおして保存後、ポリシーを確実に読み込ませるために、OSを再起動しておきます。
ドメイン環境でGPOをドメインコントローラから配信している場合は、再起動前に gpupdate /force を実行しておくといいかもしれません。
(GPOは更新されて即時に展開されるわけではなく、ある程度時間をかけて浸透していきます。クライアント側から gpupdate を実行することで、強制的に最新のポリシーをドメインコントローラに取りに行かせるわけです。もちろん、検証や数台のサーバからの実施ならばいいのですが、大量のサーバから gpupdate で即時取得を繰り返すのはドメインコントローラに負荷がかかるのでご注意ください。)

これで構成は完了です。


● Credential Guard の確認

では実際にメモリをダンプして Credentail を読み取れなくなったか確認してみましょう...、ではさすがに洒落にならないので、UIから動作確認します。

コマンドラインなどから msinfo32.exe を実行すると、システム情報というウィンドウが立ち上がります。左側のツリーでは標準選択されてている「システムの要約」をそのまま、右側の一覧をスクロールダウンしてくと、最後の方に Device Guard から始まる情報がいくつか記載されています。



まず、「Device Guard 仮想化ベースのセキュリティ」 が「実行中」になっているかがポイントだ。構成されていない場合はこれが「無効」になっており、構成されていても条件が整わなくて起動していない場合は「有効(停止中)」などになります。

次の、「Device Guard の必要セキュリティプロパティ」 が、仮想化ベースのセキュリティを実行させるにあたり必要となる機能で、その次の「Device Guard の利用可能なセキュリティプロパティ」が、実行している環境が提供できる機能の一覧になります。

つまり、必要側に書かれてる機能が利用可能側に記載がない場合、仮想化ベースのセキュリティは機能不足で稼働しないものになります。

構成済みの Device Guard セキュリティサービス が、GPOなどで構成したサービスです。ここでは Credential Guard が記載されていることが分かります。一方、その下の「実行中の Device Guard セキュリティサービス」が実際に稼働しているサービスを指します。こちらも Credential Guard の記載がある、つまりは Credential Guard が有効である事が分かります。

また、上から9行目ほどに「セキュアブート」がありますが、これが「有効」なものは、UEFIからはじまりブートローダー、OS、デバイスドライバと起動時から順に読み込まれていったモジュールがすべて有効な電子署名が施されている、改ざんされていないことを示します。


●うまく構成できていない例

たとえば Hyper-V は有効にしたものの、GPOをまだ設定していない場合には、以下のように「仮想化ベースのセキュリティ」 が単に「無効」と表示されます。




プラットフォームのセキュリティレベルを「セキュアブートとDMA保護」にしたにも関わらず、VT-d, IOMMU などがない場合は、以下のようになります。


必要なセキュリティプロパティに「DMA保護」 が入っていますが、その下の利用可能なセキュリティプロパティに「DMA保護」はありません。条件を満たさなかったためセキュリティサービスとして Credential Guard が表示されていないのが分かります。


また、VMware Fusion で構成を試してみた例がこちらです。Fusion でも nested VM を有効にして、Hyper-V をインストールしたのですが、Credential Guard が有効になってません。よくよく見るとDMA保護だけではなく、仮想化の基本サポート以降の機能がまったくありません。従って、Credential Guard は元より、仮想化ベースのセキュリティも実行されていません。


そもそも、VMware の仮想マシンではセキュアブートが使えません。
例の上から9行目のセキュアブートの項目を見ても「サポートされていません」になっているのが分かります。

セキュアブートが有効でない都言うことは、OS起動時のブートローダを改ざんしたり、間にプロセスを介入させることで仮想化ベースのセキュリティを有効化する前に悪意あるコードを混ぜ込むことが可能となってしまいます。いくらハイパーバイザーでセキュリティを保とうとしても、あく怒るコードの方が先にハイパーバーザーとして起動されてしまう恐れがある訳です。

そのためか、これまでみてきたように仮想化ベースのセキュリティでは、セキュアブートが「必要なプロパティ」として要求されています。

2017/02/09

vExpert 2017 受賞しました

vExpert 2017 受賞しました。どうもありがとうございます。

https://blogs.vmware.com/vmtn/2017/02/vexpert-2017-award-announcement.html

昨年1年を振り返るとやはりあまり活発な活動をしてたとは言えないので、今年はもう少し活動できれば、とか思っております。

2017/01/18

[TIPS] VMware Fusion で無差別モード時の認証を行わないようにする

VMware Fusion Professional の場合、環境設定にあるネットワークの設定にて、「無差別モードに入るには認証が必要です」のチェックを外すことで、仮想マシンが Promiscous Mode に入ろうとしたときに表示される認証を省くことができる。

ネットワークの設定
このパネルは Professional でのみ表示される

チェックを外すと、警告が出るので「続ける」を押す
この警告にもあるとおり、無差別モードを仮想マシンに許すと、その仮想ネットワーク内の通信や、ブリッジの場合はそのネットワークを流れる通信を確認することが可能になり、さらには偽装したパケットの送信もできるようになる。非常に危険なので通常は無差別モードを設定しようとした瞬間に認証がかかって、Fusion の利用者にあらかじめ確認を取るようになっている。

しかし、たとえば ESXi をFusion 上の仮想マシンとして実行する場合、「そのネットワークからくる ESXi 上の仮想マシンのMACアドレスのパケットを受け取る」「そのネットワークに ESXi 上の仮想マシンのパケットを送り出す」という操作、つまりは仮想マシン自身以外のMACアドレスのパケットの読み書きが必要になり、無差別モードが必須となる。

毎回確認されるのも面倒な場合は、このチェックを外すのもいいだろう。


なお、チェックを「外す」事で、/Library/Preferences/VMware Fusion 以下に、 promiscAuthorized という空のファイルが作成される。

promiscAuthorized ファイルが存在する
言い換えれば、この空のファイルを作れば無差別モード時の認証は行われなくなる。

このため、ネットワークの設定パネルのない、通常の VMware Fusion でも以下のコマンドで無差別モード時の認証をなくすことができる。

sudo touch "/Library/Preferences/VMware Fusion/promiscAuthorized"

パスが空白を含むので、ダブルクォートでくくるのを忘れないこと。









2016/12/09

VMware 環境で docker を使う

この記事は、vExperts Advent Calendar 2016 に参加しています。



● 非Linux でもコンテナしたい!


Docker はご存じの通り Linux 上で動作するコンテナ技術で、元々は Linux の OSパーティショニング技術を利用して実装されていました。Linux 環境で Linux のサーバソフトウェアを包んだコンテナを構築する場合はさして問題なかったのですが、利用が増えるにつれ、とくに利便性の面で課題が出てきました。

例えば、Linux サーバ上のアプリケーションを開発する場合でも多くの開発者はデスクトップ環境としては Windows や macOS など使い勝手のいいUIをもつ OS を使っているわけですが、これらの環境では、そのままでは Docker コンテナを実行することができません。


・Boot2Docker ~ Docker Toolbox ~ Docker for Windows/Mac


そこで、登場したのが Boot2Docker という一連のツールです。Boot2Docker は3つの要素、すなわち、

  • boot2docker という管理コマンド
  • 同名(boot2docker)の軽量な Linux のディストリビューション
  • Oracle VirtualBox

の組合わせになります。boot2docker コマンドを通じて、VirtualBox 上に仮想マシンを作成し、boot2docker をOSとして稼働させ、Docker によるコンテナを実行するというものです。仮想化が一段絡むぶん複雑化しますが、 Mac や Windows マシンで簡単に Docker を試せることから、コンテナの学習や開発、テストなどの用途で幅広く使われてきておりました。

この Boot2Docker を発展させたものが Docker Toolbox であり、さらに Docker for Windows, Docker for Mac というソフトウェアです。
いずれも Windows, macOS 向けに仮想環境と操作用のコマンドや管理用GUI などをまとめたものです。
Docker Toolbox は仮想化ソフトウェアとして VirtualBox を使用しておりますが、Docker for Windows では Hyper-V を、Docker for Mac では xhyve を使用しております。
なお、仮想マシン上のOSとしては継続して  boot2docker を使用しています。先にリンクした Boot2Docker のページなどでも、boot2docker はこちらの方、Linux ディストリビューションとしての側面の方が強くなっております。
( 注意: Docker Toolbox と、Docker for Windows/Mac は同一環境にインストールすることがサポートされておらず、Docker Toolbox を使うか、Docker for Windows/Mac を使うかどちらかの選択になります。 )

この、 DockerToolbox, Docker for Windows, Docker for Mac で boot2docker コマンドにかわって用意されているのが Docker Machine という Docker 純正のソフトウェアです。

Docker Machine もまた Docker コンテナの実行環境を操作するソフトウェアになります。boot2docker コマンドが VirtualBox を前提としていたのにたいして、Docker Machine はドライバーを通じて様々なクラウドや仮想環境と対話し、Docker を実行するための仮想マシンを準備することができます。

Docker Machine が対応している環境の一覧はこちらです。

Boot2Docker でも使われていた VirtualBox や Hyper-V といった仮想化ソフトウェアだけではなく、Microsoft Azure や OpenStack といったクラウドもあります。こうなると学習、開発用途を越えて、小規模なら運用環境を構築するのにも使えますね。

VMware 関連では、「vCloud Air」「VMware Fusion」「vSphere」がサポートの環境となります。ここでは、Docker Machine を通じて これら VMware の仮想マシン上で Docker を展開してみます。


● Docker Machine 入手方法


先の経緯から、Docker Toolbox や Docker for Windows, Docker for Mac には docker-machine コマンドが含まれております。これらを既にインストールしている場合は、それをそのまま流用することができます。ただ、今回はローカルで既にインストールされている VMware Fusion を使ったり、リモートの vSphere を利用するため、仮想化ソフトウェアが一緒にインストールされてしまうこれらは大仰とも言えます。

Mac の場合、homebrew というパッケージマネージャでは docker コマンドや docker-machine コマンドが用意されており、以下のコマンドで簡単にインストールすることができます。
brew install docker-machine
brew を使った docker-machine のインストール

また、パッケージマネージャを使わずとも、Docker 社の GitHub から直接バイナリをダウンロードして使用することも可能です。
curl -O https://github.com/docker/machine/releases/download/v0.8.2/docker-machine-Darwin-x86_64 sudo cp ./docker-machine-Darwin-x86_64 /usr/local/bin/docker-machinesudo chmod +x /usr/local/bin/docker-machine
(1行目のコマンドで macOS 用 docker-machine コマンドをダウンロード、2行目で管理者権限で /usr/local/bin 以下にコピー、 最後のコマンドで実行券を付けてます。これはこちらのサイトのインストールコマンドと意味的には同じです、1行で書いてないだけで。)

いずれにせよ、Mac の場合は「ターミナル」のウィンドウで、Windows の場合はコマンドプロンプトウィンドウにて docker-machine とだけ入力、実行してヘルプメッセージが出る、パスが通ってて実行可能になっている、事をご確認ください。


● VMware Fusion でコンテナを展開してみる


macOS で既に docker-machine と VMware Fusion がインストール済みの場合は、以下コマンドを実行すると、Docker コンテナの実行環境(仮想マシン)が作成され、自動的に実行されます。
docker-machine create --driver vmwarefusion <仮想マシン名>
コンテナを実行する仮想マシンを、docker-machine で作成、起動

このとき、インターネット上の boot2docker の iso イメージ(40MB弱)をインターネットからダウンロードします。その後、仮想マシンを作成、vmrun コマンドで仮想マシンを実行し、仮想マシンは iso イメージからブート、boot2docker を OS として起動します。

20GiBの仮想ディスクが作成されている

無事作成されたかは、以下のコマンドで確認できます。

docker-machine ls


なお、仮想マシンは実行されても、 VMware Fusion というアプリケーションそのものは起動されないのでご注意ください。VMware Fusion の仮想マシンの実体は vmware-vmx というプロセスで、VMware Fusion.app は仮想マシンを管理するGUIにすぎません。この VMware Fusion.app 内には、コマンドラインから仮想マシンを起動する vmrun というコマンドが含まれており、docker-machine はこちらを使う次第です。もちろん、VMware Fusion.app を起動すれば、docker-machine が作成した仮想マシンもライブラリに表示され、こちらから起動終了など操作をすることも可能です。

VMware Fusion.app を起動すると、仮想マシンが立ち上がってるのが分かる


デフォルトでは仮想マシンは 1vCPU, 1GB RAM の仮想マシンを作成、仮想ディスクサイズは 20GBとなっています。異なるサイズの仮想マシンを作成したい場合は、以下のドライバ特有のコマンドラインオプション、あるいは環境変数で変更できます。

コマンドラインでのオプション環境変数での設定デフォルト値
--vmwarefusion-boot2docker-urlFUSION_BOOT2DOCKER_URL最新のboot2docker の
URLが自動的に参照される
--vmwarefusion-cpu-countFUSION_CPU_COUNT1
--vmwarefusion-disk-sizeFUSION_DISK_SIZE20000 (単位MiB)
--vmwarefusion-memory-sizeFUSION_MEMORY_SIZE1024 (単位MiB)
--vmwarefusion-no-shareFUSION_NO_SHAREfalse
( https://docs.docker.com/machine/drivers/vm-fusion/ より引用)

さて、docker コマンドを使ってコンテナを実行してみましょう。docker コマンドは環境変数からどこで待機している dockerd と接続するかを決めることができます。そして、docker-machine はこの環境変数を作成してくれます。

docker-machine env

このコマンドだけでは、単に環境変数を表示するだけですが、以下のように実行することでその環境変数を現在のシェルにセットするのが定石です。
eval $( docker-machine env )
個人的には以下の方が好みです。(古い人間なので、bash独自仕様は、どうも...ね。)
eval `docker-machine env`

また、関数を用意して環境変数を設定したサブシェルを作るというのもいいかと思われます。

function dockersh() { ( eval `docker-machine env "$1"` && exec sh -i ) }

関数を定義。実際には .bashrc などに記載しておく
dockersh を使ってサブシェルを実行、環境変数がセットされているのを確認

こうしておくと、suspend コマンドでそのサブシェルを停止し、元のシェルに戻れます。docker-machine では複数のコンテナ実行環境を構築することができますので、それごとに dockersh でサブシェルを起動し、suspend で一旦抜けて、fg で戻るを繰り返すことで簡単にコンテナ実行環境を行き来できます。
(フェイルセーフを考えると、上記 dockersh 関数では、bash のコマンドプロンプトも操作してコンテナ実行環境の名前を入れておいた方がいいかもしれません。)
docker-machine で Fusion 上にもう一つ別のコンテナ実行環境用の仮想マシンを作成
このように、コンテナの実行環境をいくつでも作成できるのが docker-machine の便利なところだ
もちろん、ドライバーを変えることで Fusion 以外での環境も作成できる

ともあれ、コンテナの実行環境ができたら、あとは docker コマンドでコンテナを実行するだけです
docker コマンドで hello-world コンテナを実行してみた

なお、docker-machine で作成した仮想マシンはデフォルトでは ~/.docker/machine/machines フォルダに格納されます。通常の仮想マシンと位置が違うのでご注意ください。

作成した仮想マシンvm は、~/.docker/machine/macchines/vm フォルダに存在する

● vSphere 上でコンテナを実行してみる

Fusion の場合と同じように、docker-machine を使って vSphere 上に コンテナの実行環境となる仮想マシンを作成、制御することができます。

vSphere に対する場合は、ドライバとして「vmwarevsphere」を使用します。
docker-machine create --driver vmwrevsphere --vmwarevsphere-vcenter=<vc/esxi> --vmwarevsphere-username=<username> --vmwarevsphere-password=<passwd> <仮想マシン名>
--vmwarevsphere-vcenter オプションで捜査の対象となる vCenterServer ないしは ESXi のIPアドレスか、ホスト名を指定します。--vmwarevsphere-username と --vmwarevsphere-password でユーザ名、パスワードを指定します。なお、vmwarevsphere ドライバでは -username と -password は必須オプションとなり、オプションか環境変数で必ず指定する必要があります。実質的には -vcenter も必須と言えるでしょう。

docker-machine から vSphere に対して仮想マシンを作成

作成後の、ls での一覧と、env の内容表示
そのほかオプションについては、こちらに記載があります。Fusion でもあった仮想マシンのvCPU数、メモリサイズ、ディスクサイズ、boot2docker (iso イメージ)のURL から、作成した仮想マシンをどのネットワークに接続するか、どのデータストアに格納するか、どのリソースプールに入れるか、どのデータセンターに配置するか、それから起動時にどのホストで起動するか、などが指定できるようになっています。

● vSphere Integrated Containers との違いは?


ここまでで見てきたように、Docker コンテナを仮想化環境やクラウドで実行させるだけなら docker-machine があれば十分です。

一方、VMware 社は vSphere EnterprisePlus 購入者向けの無償製品として「vSphere Integrated Containers」(VIC) をオープンソースで提供しています。

VIC と docker-machine + vSphere ドライバーはどちらも vSphere 上での Docker によるコンテナ化されたアプリケーションの展開をおこないます。その点では同じです。

一方、以下の点で違いがあります。

・Boot2Docker vs. Photon OS with Instant Clone


docker-machine ではコンテナを実行するLinuxとして boot2docker を使用します。これはオープンソースで用意されており、isoメディアを見ても35MB程度と非常に軽量です。

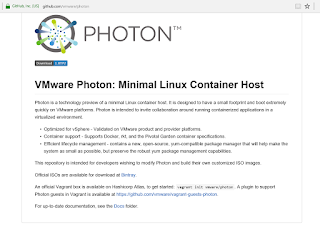

一方、VIC は VMware 社が推進するコンテナ向けの Photon OS というディストリビューションを使用します。PhotonOS は軽量と言いますが、メディアサイズは 1GB程度と、boot2docker よりは大きくなります。
そこで、VICではこの PhotonOS を搭載した Linux VM を InstantClone で展開します。

InstantClone は VMfork と呼ばれる技術を利用したもので、「コピーオンライト」(COW)で仮想マシンを増やします。仮想マシンの作成時はCOWにより最低限の書き換えられたメモリ分だけが新たに消費され、ほとんどのメモリは「共有」された状態で起動します。ディスクについてもリンククローンのように差分ディスクを活用するため、極めて高速に Photon OS の仮想マシンを展開できるわけです。

InstantClone の詳細については、こちらの記事をご参照下さいませ。

注意点としては、InstantClone では透過的ページ共有が有効になります。これはセキュリティ上の理由から vSphere 5.5P04, vSphere 5.1U3 などからデフォルトで無効にされた機能です。InstantClone を使う VIC や Horizon View では、リスクがあることは理解しておくべきでしょう。

ともあれ、VICでは InstantClone によりコンテナを乗っける仮想マシンの展開速度は非常に敏速になります。
ただ、敏速になるのは展開速度だけのため、その恩恵は展開の頻度にもよります。

・管理を容易に


docker-machine ではコンテナを実行する環境(OS)を用意するまでで、その上にいくつコンテナを展開するかは利用者次第です。一方 VIC では1コンテナ1仮想マシンに決め打ちしております。InstantClone により高速に仮想マシンが展開できることもありますが、1コンテナ1仮想マシンにすることでサービスとVMの紐付けが単純化され、仮想化基盤の管理者からも分かりやすくなるという利点があります。vSphereClient(WebClient)で仮想マシンを管理するときや、NSXのマイクロセグメンテーションを適用するときにこれは便利と言えます。

1コンテナ1仮想マシンのため、vReailze Orchestartor での可視化の時もどのコンテナ(=仮想マシン)に負荷がかかっているかが分かりやすくなります。

さらに、Admiral というWebベースのUIも提供されており、より容易にマウスクリックでのコンテナ管理もできます。

こうした、vSphere の各管理製品との連携やUIの拡充も VIC の特徴になります。

・コスト


docker-machine は Docker 標準の管理ツールであり、これまで述べたように Windows/Mac 環境向けにOSSで無償提供されております。

VIC はオープンソースのソフトウェアでそれそのものは公開されていますが、実行するには有償の vSphere が必須となります。ESXi 単体の場合は vSphere Enterprise 以上、vCenter Server を使った集中管理された環境では vSphere EnterprisePlus 以上のライセンスが必要です。これは、こちらのページにも説明がありますが、Network Serial Port や分散スイッチと言った有償エディションでしか使えない機能を前提としているためです。

なお、サポート対象になるのは MyVMwareで公開されている公式リリースのバイナリのみで、オープンソースのコードを自前でビルドしたものはVMware社のサポート対象外になります。



また、個人的には国内でのサポート(認識)について少々不安が持たれます。

たとえば先日の vForum 2016 Tokyo の「VMwareとコンテナ技術の相乗効果とは」のセッションにて VIC の説明がおこなわれるはずでしたが、Docker の概要と 1VM1コンテナで便利、ぐらいの内容しかなく、ここで述べたような docker-machine との差別化はおろか、TPS が有効になるなどの重要情報もありませんでした。
( このセッション、冒頭でテスラの自動運転の話を延々とした割には「時間がないのでここまで」で切り上げており、ちょっとなぁという出來でした。セッション資料が非公開なのも当然かな、といったところです。)

VICのコンセプトや機能は決して悪くないだけに、残念な話です。



ともあれ、今後、コンテナ化されたアプリケーションは当然になってくるにあたり、コンテナをどう展開するか、どこで動かすかは重要になってきます。大規模環境なら DC/OS や Swarm のようなオーケストレーションツールが活躍するのでしょうが、とっかかりや開発環境、小規模な運用環境では docker-machine は十分に役に立つかと思われます。また、予算が潤沢にあるなら、vSphere EnterprisePlus の大規模なクラスタで VIC を使い、負荷分散は DRS に任せ、vRealize Operations で状態を可視化するのも有益でしょう。



2016/12/08

vSphere 上での Nano Server のインストール

この記事は、vExperts Advent Calendar 2016 に参加しています。


Windows Server 2016 では Nano Server と呼ばれる、軽量化されたOSが含まれています。Windows Server 2016 をベースに新しいアプリケーションやインフラストラクチャーを対象に、そのための機能に研ぎ澄ましたもので、稼働させるだけなら数百MB程度のメモリとディスクがあれば動きます。

Windows Server 2016 そのものも 512MB が最低必要量になってますが、インストール時には 800MB 程度、デスクトップエクスペリエンスを備えるならやはり 2GBが必要となります。ストレージ容量なら32GBが最低容量となります。

一方、Nano Server は「研ぎ澄まされ」ているため、用途としては不適となります。たとえばローカルコンソールで操作できることは本当に最低限のため、リモート管理が必須となります。役割や機能もフルインストールの Winodows Server がサポートするものが全てサポートされるわけではありません。ライセンスから見ても、アップデートがCBBモデルなのもありSAが必須となります。

こうしたことから、インストーラーでぽんとインストールできるわけではありません。

Windows Server 2016 のインストーラーでは、デフォルトのの Server Core か、
デスクトップエクスペリエンス付きかの選択肢しかない

むしろ、インストールしてから用途に向けてセットアップしていくのではなく、コマンドラインで
「必要な機能を組み込んでいく」必要があります。

インストール手順自体はこちらにありますが、少々敷居の高いものとなっています。
では、VMware の仮想マシン上にインストールするにはどうすればいいでしょうか? ちょっと試してみました。

● EFI か、BIOSか?

まず最初に決めるべき事は、ファームウェアを従来のPC-BIOSか、UEFIにするかです。PC-BIOS
はこれまで使われてきたファームウェアで、リアルモードで動作するものになります。UEFI はより新しいファームウェアで、ブート前の状態でより多くの機能を提供できるものです。

Nano Server をインストールするにはどちらでも構いません。多くの VMware 製品は普通に仮想マシンを作ると PC-BIOS を設定します。VMware Fusion については macOS をゲストOSにしない限り、EFI は選択されません。(ユーザーインターフェイスから設定できない。ただし vmx ファイルを直接書き換えることで設定可能)

ここでは、最初に BIOS でのインストールを、次に EFI でのインストールを試してみます。

● Nano Server のインストール (BIOS編)

まず、仮想マシンを作成する。特に普通に作れば良い。今回はメモリは 1GB程度にしました。
仮想ディスクのサイズも1GB以上ならば問題ありません。

ESXi の仮想マシンのプロパティ
「リソース」の「起動オプション」にてファームウェアの指定が可能


注意点としては、ゲストOSとしては「Windows Server 2016(64bit)」を選択すると言うことぐらいです。

仮想マシンの作成画面より
OSは Windows Server 2016 (64bit) にする

できあがった仮想マシンに Windows Server 2016 のインストールメディアを認識させ、こちらから起動します。
Windows Server 2016 のインストールメディアから起動
通常はここでキーボードや言語の選択を行いウィザードを進めるが
Nano Server の場合はここで一旦停止

この画面が表示されたところで「SHIFT+F10」をおす。すると、コマンドプロンプトウィンドウが開きます。

Windows Server のインストールメディアでは、SHIFT-F10 でコマンドプロンプトウィンドウが開く
ここでは、D: ドライブの内容を dir で確認している

デフォルトの状態では、X:ドライブに一時的な起動ドライブが作成されております。インストールメディア自体はD:ドライブにマウントされており、初期状態では仮想ディスクはフォーマットもされていないため、どこにもマウントされていません。
D:\NanoServer フォルダ以下に、Nano Server の素の状態のイメージ(NanoServer.wim) と、デバイスドライバや役割、機能を備えたパッケージ(*.pkg)があります。


さて、ここからインストールを行います。インストールで行わなければならないことは、以下の4つです。

  1. ディスクのパーティション作成と、フォーマット
  2. Nano Server イメージの展開
  3. その他必要なパッケージのインストール
  4. 起動パーティションとして指定

・パーティションの作成

パーティションの作成とフォーマットは diskpart コマンドで実施します。まず、「diskpart」と入力し実行して、diskpart コマンドを起動します。このとき、「DISKPART>」のプロンプトが出ずハングする場合があります。その時は Ctrl-C をおして diskpart コマンドを終了し、しばらく待ってから再度実行するとプロンプトが出てきます。

diskpart コマンドを実行

DISKPART> のプロンプトが出たら、以下のコマンドを実行します。
  • select disk 0
  • create partition primary
  • format quick fs=ntfs label="nano server"
  • assign letter=c
  • active
select disk 0 で接続されている最初のドライブを選択します。
次の create partition で選択されたドライブに新しいパーティションを作ります。このとき、 primary を指定することでMBR のプライマリパーティションとしてパーティションが作成されます。
(MBRでは、そのままだと最大4つのパーティションしか作成できない。これらを「プライマリパーティション」と呼ぶ。4つ以上パーティションが必要な場合は、そのうちどれかを入れ子にして、別途パーティションテーブルを作成、分割する。この入れ子で作成されるパーティションを「論理パーティション」と呼ぶ )


上記コマンドに従い、パーティションを作成、フォーマットを実行
最近?の diskpart では、作成したパーティションが選択された状態になっているので、そのまま fomat コマンドを実行することで作成したばかりのパーティションをフォーマットします。fs=ntfs でntfsを選択、ボリュームラベルは nano server を指定、quick を付けることでクイックフォーマットを行ってます。
assign letter=c で、このパーティションを「C」ドライブと名付けます。名付けた時点で C: でアクセスが可能になります。

最後が重要です、active を実行することで、MBRに「このパーティションから起動する」という指名をします。この操作をしていないと、起動パーティションが分からずブートに失敗しますので注意してください。

起動パーティションを指定
list partition で先頭に*があるのがそれだ


終わったら、DISKPART> のプロンプトで exit を入力する、もしくは Ctrl-C で終了できます。

・Nano Server イメージの展開

空のC:ができたところで、ここにOSのイメージを流し込みます。
まず、カレントディレクトリを d:\NanoServer に移動しておきます。

ここで、以下コマンドを実行します。少々長いので打ち間違いに気をつけてください。

  • dism /apply-image /imagefile:.\NanoServer.wim /index:1 /applydir:c:\

dism コマンドでWIMイメージを展開

dism.exe は WindowsVista から用意された、Windows の展開イメージの管理コマンドです。インストーラーが使用する WIM形式のイメージや仮想ディスクイメージである VHD/VHDX形式、それからディスクに展開された Windows のシステムを管理することができます。

ここでは、imagefile で指定した WIM形式のイメージを applydir で指定したパスに書き出しています。/index:1 は、WIMイメージの2つめのボリュームを対象にしていることを指します。このWIMイメージの中にはEFIシステムパーティションがあるので、C: に相当するのは二つ目の(0オリジンで1の)ボリュームだからです。

dir c: とかすると、Program Files や WINDOWS など、おなじみのフォルダが展開されているのが分かります。

・その他必要なパッケージのインストール

このままでは Nano Server そのものしかインストールされておらず、起動する以上の意味を持ちません。追加のデバイスドライバや役割、機能をここでインストールします。

CABパッケージの追加インストールには、dism /add-package を使用します。
パッケージは d:\NanoServer\Packages フォルダの下に格納されております。

ここでは、d:\NanoServer\Packages フォルダにカレントディレクトリを移動させた後、Microsoft-NanoServer-OEM-Drivers-Package.cab を追加しています。

  • dism /add-package /packagepath:.\Microsoft-NanoServer-OEM-Drivers-Package.cab /image:c:\

add-package ではインストール先の「システムイメージ」を指定しますが、ここでは c:\ 以下に展開されたイメージが対象のため、c:\ としています。

パッケージを追加
警告が気になる場合は、2GB以上のディスクを用意する事

ここではディスク容量が小さく作業領域(ScratchDir)が小さいせいで警告が出ています。確かに、今回ディスクサイズを1GBにしたので、イメージを展開した分容量が取られており、空き領域が 1GBを切っています。仮想マシンのディスクサイズをそもそも2GB程度にすればこの警告は生じませんし、今回のように強行しても、1個ぐらいのパッケージなら問題なく展開できたりもします。

VMware 上の仮想マシンの場合、この Microsoft-NanoServer-OEM-Drivers-Package.cab は必ず入れてください。この中に LSI Logic の SCSIドライバなども含まれているため、このパッケージを追加しないと、OS起動後に C:ドライブをマウントできず、BSODになります。

その他の役割については、こちらのページを参照してほしい。「Creating a custom Nano Server image」の項目にある表が、概ね機能と対応するパッケージになります。厳密にはこの表は、事前にパッケージを組み込んだ NanoServer.wim を作るために使用する New-NanoServerImage コマンドレットの引数になってますが、たとえば Hyper-V の役割をインストールするための「-Compute」なら、「Microsoft-nanoServer-Compute-Package.cab」とか類推がつくかと思います。

また、c:\NanoServer\Packages フォルダの直下だけではなく、言語ごとのフォルダもあります。日本語の場合、c:\NanoServer\Packages\ja-jp というフォルダがあり、同名のパッケージがあるのでこちらもインストールしておいてください。
(ただし、NanoServer のコンソール画面は英語しか表示できないため、ローカルコンソールでの日本語関係は化けてしまいます。)

・起動パーティションとして指定

さて、最後に起動パーティションとして指定します。これは、bcdboot コマンドを使用します。

  • bcdboot c:\Windows /s c:

bcdboot でブートローダーの設定を作成


bcdboot.exe もまた WindowsVista から導入されたコマンドで、winload によるOS起動を制御します。ここでは、c:\Windows から Windows  を起動することを指定しています。その設定は c: に、つまり同じドライブに書き込まれます。

実のところ、これはちょっとした手抜きです。Windows をGUIからインストールした場合は PC-BIOS の場合も先頭に100MB程度のシステムパーティションが作成され、こちらに OS起動の設定が書き込まれます。UEFIの場合、EFIシステムパーティションが必須であり、こちらで認識する必要があるから別パーティションを用意する必要はあります。

一方、PC-BIOS の場合はその必要性はさしてないですし、仮想マシンの場合固定したOSを固定したパーティションから起動する、せいぜい起動オプションを変えたモードを用意するぐらいですので、これでも問題ない、という判断からです。
なお、Microsoft のページでも、「不要なら削除して構わない」となってます。

気になる方はシステムパーティションを作成し、/s の指定先をそちらにした方が良いでしょう。

bcdboot で設定が正しく書き込まれたかは、bcdedit コマンドで確認できます。
  • bcdedit /store c:\Boot\BCD
bcdedit コマンドでブートローダーの設定を確認
bcdedit 単体で実行すると、現在起動したOS(この場合はX:)の設定を表示するため、
ここでは /store でどこにある設定を読み込むかを指定している

Windows ブートマネージャー の項目が、ブートマネージャーそのものの設定、たとえば表示言語(ここではen-us)などが表示されます。ブートマネージャーの default に表示されている Identifier の項目が起動時に使われます。また、次の displayorder に複数の Identifier が表示されている場合、この順でメニュー表示され、どの設定から起動するかを選択することができます。メニューを表示して何秒待ったら起動するかは、timeout に設定されます。

ここでは {default} という Identifier の設定が一つだけ、 Windowsブートローダーの項目に表示されています。

詳細な内容については、こちらのページもあわせてご参照ください。


さて、これで準備は終わりました。コマンドプロンプトウィンドウを閉じて、下のインストーラーのパネルを閉じる事で再起動されます。または、コマンドプロンプトウィンドウから「wpeutil reboot」コマンドを実行する事でも再起動が行われます。

再起動後、HDDから起動が行われ、Nano Server が起動してきます。

Nano Server 起動中
ブートローダーはフルインストールと同じためここだけはグラフィカルだ


Nano Server 起動。
本当に何のUIもなく真っ黒だった 以前のTPと異なり、
TP5やリリース版では最低限のUIはついた。本当に最低限だが

初期状態では Administrator にパスワードが入っていませんので、ユーザ名に Administrator を指定してリターンをたたくと、初期パスワードを入力を要求されます。

ここで Administratror のパスワードを設定

DHCPから採取された IPアドレスなどは画面に表示されるので、あとはRSATを使って管理する、または SMTを使って管理するなどで、Nano Server を扱うことができます。
( Azure 管理コンソールで Windows Server もまとめて管理できる SMT は、マイブームだったり(笑) )

Networking を選択、リターンを押すとIPアドレスの設定が確認できる

● EFI の場合は?

PC-BIOS と EFI で異なるのは、ブートの手順になります。
BIOSの場合は、MBR に記載されたシンプルな一次ブートローダーがアクティブに指定されたパーティションの二次ブートローダー、つまりは winload を呼び出し、winload が bcdboot で記入した設定を読み込み、ブートします。MBR に入れることができるブートローダーはリアルモードかつ容量も限られているので、winload そのものを入れるのではなく、二段構えになっています。

EFI の場合は、 EFI システムパーティションに組み込まれたブートローダーがOSを起動します。Windows の場合は EFI に winload が存在し、これが Windows を起動します。EFIシステムパーティションは100MBないしそれ以上あり、EFIがブートローダーに提供する機能も BIOS に比べ張るかに高機能なことから、winload が直接利用できるわけです。

このことから、二つの部分がかわってきます。
一つはパーティションの作成。GPTパーティション形式にした上で、EFIシステムパーティションを用意する必要が出てきます。
二つ目は、bcdboot での指定。BIOSの場合は winload も bcdboot の設定も c: にごっちゃに入れてましたが、EFI の場合は /s で指定する格納先は EFIシステムパーティションになります。

では、手順を見てみましょう。

最初に重要なのは、仮想マシンを作成したら「ファームウェアをEFIにしておく」事です。ゲストOSの設定にもよりますが、Windows Server 2016(64bit)を選択してもデフォルトはBIOSになってます。

仮想マシンのプロパティの「オプション」「起動オプション」で
ファームウェアをEFI にして、OKを押す
そこからインストールメディアで起動し、diskpart を起動するところまではBIOSとわりません。

Windows Server 2016 のインストールメディアから起動
ここからコマンドプロンプトウィンドウを出すところは同じ

実行する DISKPART のコマンドが少し変わって、以下になります。
  • select disk 0
  • convert gpt
  • create partitoin efi size=100
  • format quick fs=fat32 label="System"
  • assign letter=s
  • create partition msr size=128
  • create partition primary
  • format quick fs=ntfs label="nano server"
  • assign letter=c

select disk0 で1本しか繋いでいない仮想ディスクを選択するところまでは一緒です。
次の convert gpt でパーティションの記録形式をデフォルトのMBR形式から EFI で使用する GPT パーティション形式にしておきます。

次に、create partiton efi で、EFIシステムパーティションを作成しておきます。GPTパーティション形式では、内部的には UUID でそのパーティションがどういうものかを記録しております。が、一々 長い UUID を入力するのは人間業では辛いので、「efi」というシンボルで EFIシステムパーティションであるというUUIDを入れてもらっている訳です。なお、size=100 は 100MiB のサイズで確保する事をさします。create partition でサイズ無指定だと開いてる所全部、となります。

その後、FAT32形式でフォーマットします。EFIシステムパーティションの実体はFAT32のため、FAT32でフォーマットする次第です。ボリュームラベルは Windows のデフォルトインストーラにあわせて「System」にしています。

また、ここでドライブレター「S」を割り当てております。EFIシステムパーティションはOS起動後はマウントされない、不可視のものですが、ここではBCDの起動設定を入れなければならないので、邪魔にならないところにマウントしている訳です。

EFIシステムパーティションの作成。
なお、EFIシステムパーティションを略してESPと呼ぶこともあります。
続けて、「create partition msr size=128」で MSR を128MiBで確保してます。MSRは、Microsoft 予約パーティションの略で、他のシステムパーティションに関する情報が格納される、とあります(どうも、Reserved の R ではなく Recovery の R ではないのか?って気はするけど、さておき。)

ともあれ、EFIシステムパーティションの次、C: ドライブとなる Windows パーティションの前に配置することになってます。これはパーティションが存在すれば良く、フォーマットしたり一時的にドライブレターを割り当てて中に何かかき込む必要はありません。

さて、三つ目がプライマリパーティションで、要は Windows をインストールするパーティションです。パーティション作成後、NTFSでフォーマットして、C:をアサインしてます。

なお、BIOSでの起動(MBRパーティション形式)の時と異なり、active でアクティブパーティションを決める必要はありません。EFIは必ず、EFIシステムパーティションを見に行き、そこのブートローダを利用する、どのパーティションから起動するというのはブートローダ側の仕事となっているからです。
続き、MSRとC:ドライブを作成

WIMイメージからの展開と、ドライバーなどのパッケージの導入はBIOSの時と同じです。

さて、ブートローダの設定がBIOSの時とはまた変わってきます。

今回、実行するコマンドは以下になります。

  • bcdboot c:\Windows /s s:

WIMイメージの展開、パッケージの導入の後、bcdboot で起動ドライブを設定

起動するOSとして c:\Windows を指定するところまでは同じです。が、その後、ブートローダの設定をかき込むのは EFIシステムパーティションである s: ドライブになります。
その後の bcdedit での確認も、以下になります。

  • bcdedit /store s:\EFI\Microsoft\Boot\

EFIシステムパーティションでのブートローダなどは、ルートのEFIフォルダに格納されます。Windows のブートローダーwinload の設定は EFI\Microsoft\Boot 以下に記載される訳です。これはBIOSの時の\Boot\BCD とパスが違うので注意です。

さて、あとはシャットダウンして再起動するだけで、BIOSの時と同じように起動してきます。
一応、EFIから起動した Nano Server...別にBIOSの時と変わらないのですが。
BitLocker などを使わない限りは別にEFIでもBIOSでもOS起動後の動作は変わらないですし、そもそも vSphere では TPMが使えない(仮想TPMが存在しない...これも何とかしてほしいのですが)ので、ことさら EFI にする必要はない、といえます。

.

2016/12/01

Pico process

とある事情で少々調べたので、ここにメモしておく。

だいたいの元ネタは、以下のページになります。
https://blogs.msdn.microsoft.com/wsl/2016/05/23/pico-process-overview/


● PE と ELF

Windows は Portable Executable (PE)という実行ファイル形式をサポートしている。逆に言えば、PE形式のバイナリしか起動させることができない。NT系の Windows では、環境サブシステム(Environment Subsystem) という名前のパーソナリティを、NT Executive というマイクロカーネル上に複数実装できるようになっており、実際に OS/2, POSIX, Interix などのサブシステムが存在した。

しかし、実はこれらの、Win32とは異なるサブシステム上のバイナリも、実質的に PE形式のバイナリ(OS/2については変種だが)を実行するものであった。Service for UNIX の UNIXコマンドも PE形式だったわけだ。

一方、Linux は ELF形式のバイナリを実行するようになっている。

Windows Service for Linux (WSL) が Ubuntu のバイナリを無変更で実行していると言うことは、とりもなおさず ELF形式の、本来実行できないバイナリを実行していることになる。

これはどうやって実現しているのだろうか?

● pico process

WSL のキモが、この pico process を使った ELF バイナリの実行だ。
pico process というものは Microsoft Research で開発された Drawbridge より持ち込まれた、より軽量なプロセスを指す。下図の右側が通常の Windows でのアプリケーションプロセスだ。

NT Process, Minimal Process, Pico Proess
https://blogs.msdn.microsoft.com/wsl/2016/05/23/pico-process-overview/  より抜粋

Windows のカーネルは、アプリケーションの起動時、アプリケーションが必要とするメモリを確保した後、アプリケーションの実行に必要なモジュールをそのメモリ内にロードする。全てのプロセスで共通の NTDLL.DLL や、アプリケーション間で共有されるユーザの情報、スレッドが実行するのに必要な情報(TEB)等々だ。もちろん、アプリケーションのバイナリやDLLもこのプロセス内に展開される。アプリケーションが実行をはじめた時には、アプリケーションが必要な情報はメモリに全部用意された状態になっている。

これは便利だが、言い換えれば、Windows のお仕着せの方式でメモリが利用されてしまっている。何らかの理由でメモリ上の位置を最初から変えておきたい場合、これは不都合が多い。

Windows10 では、Minimal Process と Pico process というこれまでとは違うメモリの使い方をしたプロセスを用意した。


Minimal Process はメモリ内のお仕着せの準備を一切やめた。プロセスが用意されたときはメモリはすっからかんで用意される。スレッドも用意されないので、このプロセスはほっとくとメモリを食ってるだけでCPUがスケジュールされず、つまり実行されない。それ以前に実行すべきプログラムもメモリ上に展開されていないのでCPUが割り当てられても実行することができない。
ただ、環境サブシステムなど特権的なプロセスはこのメモリ内に色々書き込むことができる。適切なコードを割り当て、スレッドを作れば実行もできるようになる。通常の Windows のアプリケーションとは別種のものを実行しつつ、最低限の管理は NT カーネル 側で実施されるわけだ。
Windows10 では、メモリ圧縮や「Device Guard」「Credential Guard」といった仮想化を利用したセキュリティ機能で、この Minimal Process が利用されている。


Minimal Process はメモリはすっからかんでも、特定の手順(システムコール)でOSを呼び出させば、他のアプリケーションと同じく Windows のOSの機能を呼び出すことができた。
Windows も Linux も、最近の x86-64 (x64) の OS では、CPU のもつ sysenter もしくは syscall という命令を使用する。呼び出したいシステムコールの番号をCPUのレジスタに記録、指定したあと sysenter 命令を実行する。sysenter を実行した瞬間にアプリケーションは停止、各OSのカーネル側に処理がうつり、CPUのレジスタの中を見てアプリケーションがどのシステムコールを呼ぼうとしたか、どういうデータをわたそうとしたかを確認、処理を行う。ただ、どのシステムコール番号がどの処理に対応しているかとか、そもそも処理の有無や機能がOSごとに異なっているわけだ。


通常のプロセスでも Minimal Process でも、sysenter 命令が実行された場合の処理は同じ NTカーネルが担う。

一方、Pico Process では、Pico Provider と呼ばれるカーネルのモジュールが sysenter 命令の処理を行う。Windows に代わってお仕置き...ではなく対応を行うわけだ。WSL の場合、カーネルに組み込まれる LxCore.DLL, LXSS.DLL のどちらか(多分 LxCore)が Pico Provider になっている。ここには Linux のシステムコールが「そのまんま」実装されている。つまり Windows のシステムコールではなく、Linux のシステムコールの番号として判断され、適切な処理が呼び出される。


● bash 起動から、Linux コマンドの実行まで

bash.exe をアイコンから実行すると、これはただのコンソールアプリケーションのため、コマンドプロンプトウィンドウが開き、その中でコマンドが実行される。LxCore, LXSS が必要に応じてNTカーネルに読み込まれ、LxssManager が起動される。

(多分)LxCore が pico process を生成し、(多分)LXSS とサービスとして起動される LxssManager が協力してファイルシステムにある ELF形式の init や bash のバイナリを読み込み、すっからかんのプロセスメモリ内に「さもLinux のように」展開を行い、スレッドを作ってCPUを割り当てる。通常の命令はCPUによりそのまま実行される。


ファイルを読み込んだりテキストを出力を試みると、これはOSの力を借りることになるのでシステムコールが呼ばれる。このとき、sysenter の結果は NTカーネルではなく(多分)LxCore が引き取り、Linux のシステムコールとして処理がなされる。簡単なものなら (多分)LxCore に記述された Linux と同じ処理が行われて、結果が pico process に返される。コンソールへの出力の場合は、LXSS 経由で LxssManager が呼び出され、bash.exe にわたされ、コマンドプロンプトウィンドウに出力がなされる。


Linuxのバイナリは何一つ書き換えられることなく、Linux カーネルの上で実行されていたのと同じように、Windows10 のNTカーネル+LxCore+LXSS の上で実行、できてしまうわけだ。
